| 文洛式玻璃溫室主體結構拆解 | |
| 發布時間:2019-10-31 17:51:50 | 瀏覽次數： | |

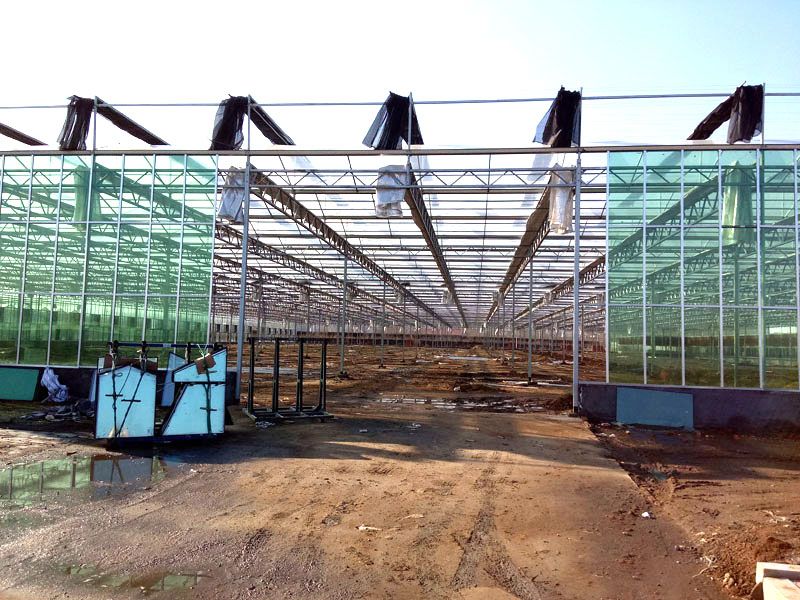

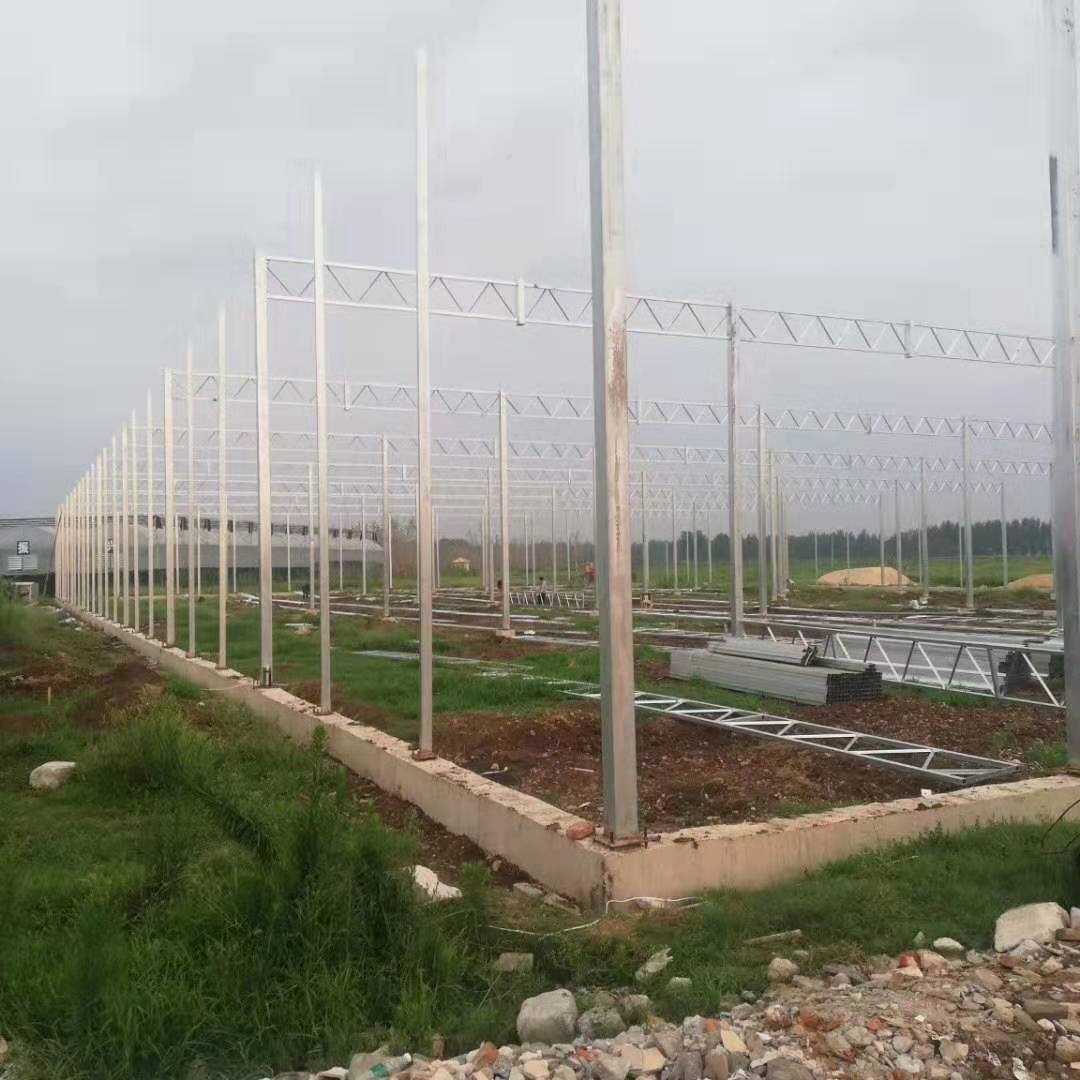

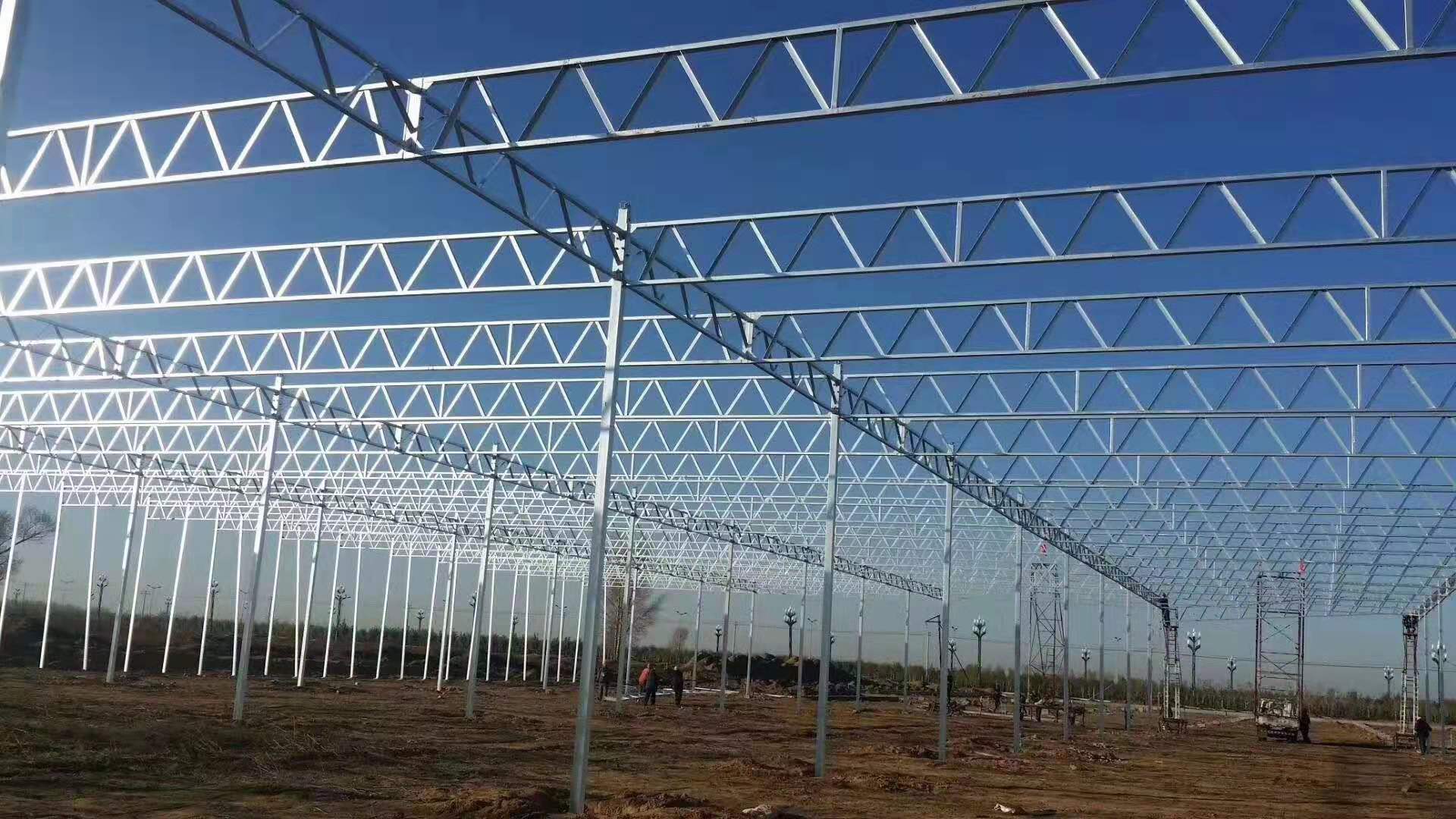

| 1、性能指標： (1) 抗風載荷： 0.60KN/m2 (2) 抗雪載荷： 0.50KN/m2 (3) 更大排雨量：180 mm/h。 (4) 恒載荷：0.5KN/ m2。 (4) 吊掛荷載：0.20KN/ m2。 (5) 電參數：220V, 50HZ, PH1 / 380V, 50HZ, PH3。 (6) 屋面角：22。  連棟玻璃溫室 2、溫室規格尺寸： （1）跨度：9.6米 （2）開間：4米 （3）肩高：4米 （4）頂高：4.84米 （5）外遮陽高：5.6米 3、溫室排列方式 溫室屋脊呈東西走向。  文洛式玻璃溫室骨架 4、溫室結構參數及覆蓋材料： 鋼結構材料選用符合Q235國標的優質碳素鋼。鋼材部件和緊固件均按《GB/T1912-2002金屬覆蓋層 鋼鐵制品熱鍍鋅層技術要求及試驗方法》。 （1）立柱:采用100×50×3mm熱鍍鋅矩形管, 立柱底部連接板采用12mm厚熱鍍鋅鋼板； （2）拱架：50×30×2.5mm熱鍍鋅矩形管。 （3）縱檁：50×30×2.5mm熱鍍鋅矩形管。 (4) 四周檁條：80×40×2.5mm熱鍍鋅矩形管；維護結構為：Φ48圓管。 （5）桁架上下弦：采用50×50×3×450mm熱鍍鋅矩形管；腹桿采用Ф 16熱鍍鋅圓鋼； （6）雨槽（天溝）：采用2mm厚冷彎鍍鋅板，大截面可抗180mm/小時的雨量； （7）接露槽采用δ0.5毫米厚彩鋼板彎制而成，安裝在天溝下面。 （8）連接件采用熱鍍鋅鋼板冷彎、或焊接后熱鍍鋅防腐處理。 （9）鋁型材：溫室頂部及四周為專用鋁型材； （10）密封件：密封件采用專用橡膠密封件，雨槽連接處使用專用密封膠條； （11）緊固件：緊固件為國產鍍鋅標準件； （12）覆蓋材料：溫室頂部5mm白色鋼化浮法玻璃，四周采用規格為5+6+5中空白色浮法玻璃，透光率為90%以上。 5、自然通風系統： （1）頂通風：本項目溫室采用屋脊蝶形交錯開窗方式。選用國產品牌帶限位減速電機和齒輪齒條機構。設計通風窗比為24%左右。 （2）側通風：溫室東西兩側面離地面約0.6m高處安裝塑鋼中空白色浮法玻璃推拉窗，窗戶高度為1.2米。 （3）防蟲網：所有開窗處加裝25目防蟲網，濕簾處加裝25目防蟲網，隔離性能好，易更換。 （4）由于溫室的結構、加溫設備和降溫設備的特點，會造成溫室內部不同區域之間溫度、濕度和二氧化碳濃度的差異，為使作物生長區內空氣的溫度、濕度和二氧化碳濃度分布均勻，可以利用風機人為地使空氣進行流動。溫室內有序布置21臺環流風機，即保證空氣流動的連續性，又使空氣流不會直接吹向作物。國產EC400型懸掛環流風機的技術參數： 葉輪直徑：400mm 風量：6540m3/h 全壓：155pa 電機功率：0.37kw  玻璃溫室骨架安裝 6、門及基礎： (1)溫室南、北端中部設雙扇鋁合金聚碳酸酯中空板推拉門各1道，規格約為2.5m（高）×3.2m（寬）。 (2) 道路：沿溫室四周及南北向鋪設1.4m寬、80mm厚混凝土道路。 (3)基礎、墻裙、散水坡、排水溝： 溫室基礎的設計暫按地基承載力≥120Kpa設計，參照標準《建筑地基基礎設計規范》（GB50007-2002）。 溫室的四周基礎為條形基礎，室內基礎為獨立的點式基礎。基礎頂部預留埋件，用于連接上部結構柱?！?.00以上至+0.60處設240mm保溫墻體。內、外墻貼墻磚。 散水坡：溫室四周設混凝土散水坡，找水坡度5‰，寬度800mm，厚度80mm，墊層厚100mm，混凝土(標號C25)。 排水溝：四周排水溝為明溝，用12磚筑砌，砂漿抹平并防水處理，坡度3‰，梯形段面，底部寬為40㎝，上口寬為50㎝，深為50㎝。 7、天溝排水: 為了滿足天溝有組織排水，采用單端排水，天溝坡度為3‰。落水管采用PVC塑料管，直徑Ф110 mm。  智能玻璃溫室控制系統 8、積露水槽： 在所有天溝下都有鋁合金冷凝水回收槽，并配有托架和帶PE軟管的末端出水口，冷凝水通過水管排到室外，以更好的降低溫室內濕度，有利于作物生長，防止病蟲害。屋頂凝結的冷凝水通過安裝的在椽子條上的冷凝水導向片進入冷凝水回收槽。 |
|
|
|
