農業連棟智能玻璃溫室大棚設計方案與報價
發布時間:2022-05-19 17:15:07 | 瀏覽次數:

一.總體設計方案



1.總體設計方案說明
2.溫室立面及結構尺寸
二.本設計達到的力學指標
三.溫室排列方式
四.溫室各部分技術說明
1.溫室基礎
2.溫室鋼結構
3.溫室覆蓋材料
4.溫室覆蓋材料用鋁合金型材
5.溫室平移門
6.溫室外遮陽系統
7.溫室內保溫簾幕系統
8.溫室濕簾一風機強制降溫系統
9.溫室側卷膜通風系統
10.溫室固定式苗床架
11.溫室內噴灌增濕系統
12.溫室施肥系統
13.溫室燃煤熱風機加溫系統
14.溫室電氣控制系統
15.雨水回收系統
16.蓄水池



五.溫室報價匯總
一.總體設計方案
1.總體設計方案說明:
本溫室項目根據業主方及植物生長的需要而設計:為了Z大限度的滿足種植要求,根據當?shù)貧夂驐l件,設計中充分遵循了以下原則:
溫室類型:文洛式三尖頂玻璃溫室:
溫室具備有良好的強制通風性能;
具有強制降溫功能;
具有強制加溫功能;
溫室能全方位提供苗木、花卉及蔬菜生長所需的光照、水分、養分和適宜的溫度:
對溫室的降溫、通風、遮陽、保溫、濕度以及光照控制能實現手動/電動可靠操作;
具有優良的建造性能價格比和經濟的運行費用。
根據業主要求,該溫室配置以下配套設施:外遮陽系統、內簾幕保溫系統、強制降溫系統、側卷膜通風系統、固定式苗族床架、增濕系統、施肥系統、燃煤熱風機加溫系統、廢液回收系統、雨水回收系統、電氣控制系統等。
2.溫室結構尺寸:
跨度9.60m
跨數6跨
間數11間
肩高—3.00m
頂高3.80m
外遮陽高度4.40m



二.本設計達到的性能指標——≥0.20KV/m㎡
三.溫室排列方式
溫室排列方式及面積:
東西方向山墻長度:9.60m×6跨=57.60m
南北方向側墻長度:4.00m×11間=44.00m
單座溫室面積:57.60m×44.00m=2534.40m㎡
合計建造面積:2534.40m2×2座=5068.80m2四.溫室各部分技術說明
1.溫室基礎:
基礎包括獨立基礎、條形基礎(圈梁)、散水坡、溫室內工作道路、廢液回收槽、廢液回收存淀池、清水池、肥水混合池、地溝。
獨立基礎采用砼現澆,豎向配筋,外面用160mmPVC管作為外包,使露出地面以上的立柱美觀。獨立基礎通過預埋件與溫室立柱鉸接相連。
溫室四周設置條形基礎,條形基礎露出地面200mm,配筋、粉刷抹光。
溫室外設計有寬500mm,厚50mm散水坡。
為了便于工人操作,溫室北面設有寬2000mm、南面設有寬500mm工作道路,二條苗床之間設有寬700mm工作道路,厚80mmC20混凝土與厚80mm碎石。
為了便于廢液回收,在每座苗床下部設計有廢液回收槽,為了便于排水縱向落差5%。,橫向雙向坡度落差5%,厚50mmC20混凝土與厚50mm碎石。
為了便于廢液的回收及重復利用,在二座溫室中間,設計有6m/廢液回收存淀池、20m°
清水池、3m肥水混合池各一只。
為了便于各種管子鋪設,在溫室南面設計有寬500mm、深4000mm地溝一條,上面蓋有蓋板。

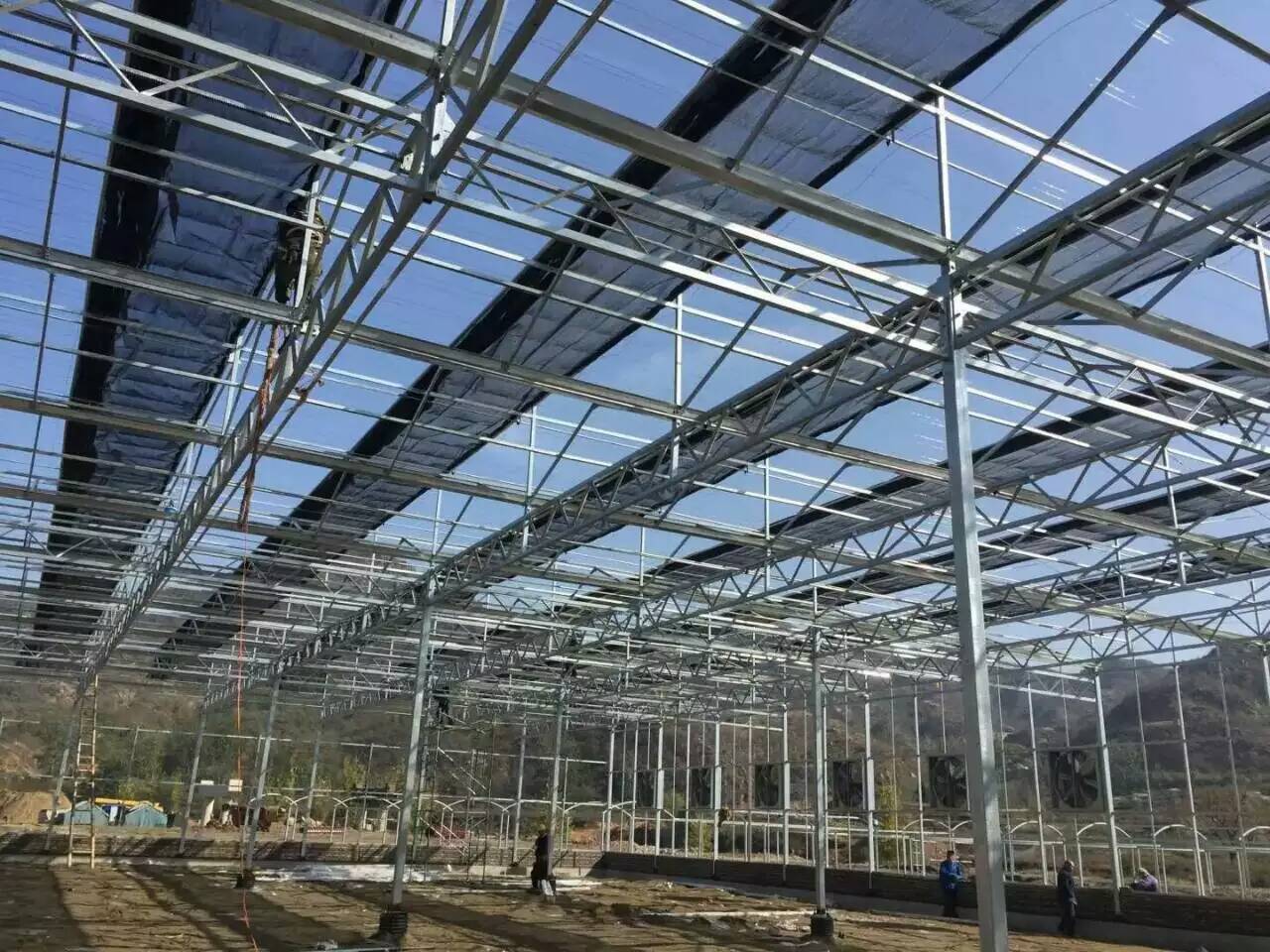

2.溫室鋼結構:
溫室結構采用STS鋼結構設計軟件設計,并通過三維計算分析驗證。
鋼結構主要包括:中立柱、邊立柱、9.6m桁架、十字加強桿、水平連接桿、水平加強桿、山墻端加強桿、邊墻桿、中部桿、山墻通箍梁、邊墻通箍梁等材料,均為熱浸鍍鋅。
材料技術說明如下:9.60m桁架:
上弦梁口50×30×2.00mm
下弦梁——口50×30×2.00mm
腹桿16.00mm
山墻立柱:采用口90×90×2.50mm矩形管材;
邊墻與中立柱:采用矩形管材口90x50×2.50mm,中立柱間距為4m,邊立柱間距為
2.00m;
十字加強桿:
采用p18.00mm圓鋼作為斜拉撐,下梁采用口80x40×2.00mm矩形管材;上梁采用口80×40×2.00mm矩形管材;
水平加強桿:采用p16.00mm,每跨2套;
山墻端加強桿:采用p18.00mm;
通箍梁:采用矩形管材口80×40×2.00mm,每面墻2排。
上述鋼材部件均按《GB/T13912-1992金屬覆蓋層鋼鐵制品熱鍍鋅層技術要求》,鍍鋅層厚度≥0.07mm;連接固定件主要使用符合GB5782標準的M8、M10、M12六角螺栓和符合GB6170標準的相應螺母,均經熱浸鍍鋅防腐處理。
天溝:冷彎熱鍍鋅鋼板制作,APD型,厚2.5mm、寬175mm;安裝坡度為2.5%。
3.溫室覆蓋材料用鋁合金構件:
在鋁合金構件設計中,為提高鋁合金強度,所選牌號為優質溫室專用型材,我們選用的高強度鋁合金更適合溫室使用。鋁合金型材采用國家標準《GB/T5237-1993鋁合金建筑型材》由專業生產廠商制造。



4.溫室覆蓋材料:
溫室的屋頂、頂窗、山墻、邊墻和隔墻全部采用浮法玻璃覆蓋,厚度為4.00mm,透光率均達92%以上。產品符合國家標準《GB11614-1999浮法玻璃》中建筑級浮法玻璃質量要求。其主要技術指標如下:
重最—10kg/m'
顏色無色
透光率—92%
輻射透熱率83%
單座溫室約需園藝浮法玻璃3921.96㎡。
溫室安全設計:
屋頂按抗暴風設計,由屋脊、屋脊連接件、玻璃裝配條、天溝邊條、各種支撐組件、屋項通風窗、邊墻鋁合金立柱等組成,為了防止暴風危險,在屋頂和墻體的轉角部位采用小玻璃安裝并采取抗風纜加強;在4個端山墻和4個端邊墻的第一個2.40m采用半塊玻璃安裝。
5.溫室鋁合金平移玻璃門:
溫室共設計有二道門,均采用鋁合金型材制作,懸掛式安裝,單向推拉,尺寸為2.0m×2.2m。
6.溫室外遮陽系統:



外遮陽移動方向沿屋脊方向,4.m行程;遮陽網采用斯文森OLS60C遮陽網,遮陽率70%,質保期3年,壽命5年;采用PET外用托壓膜線,60cm間距。

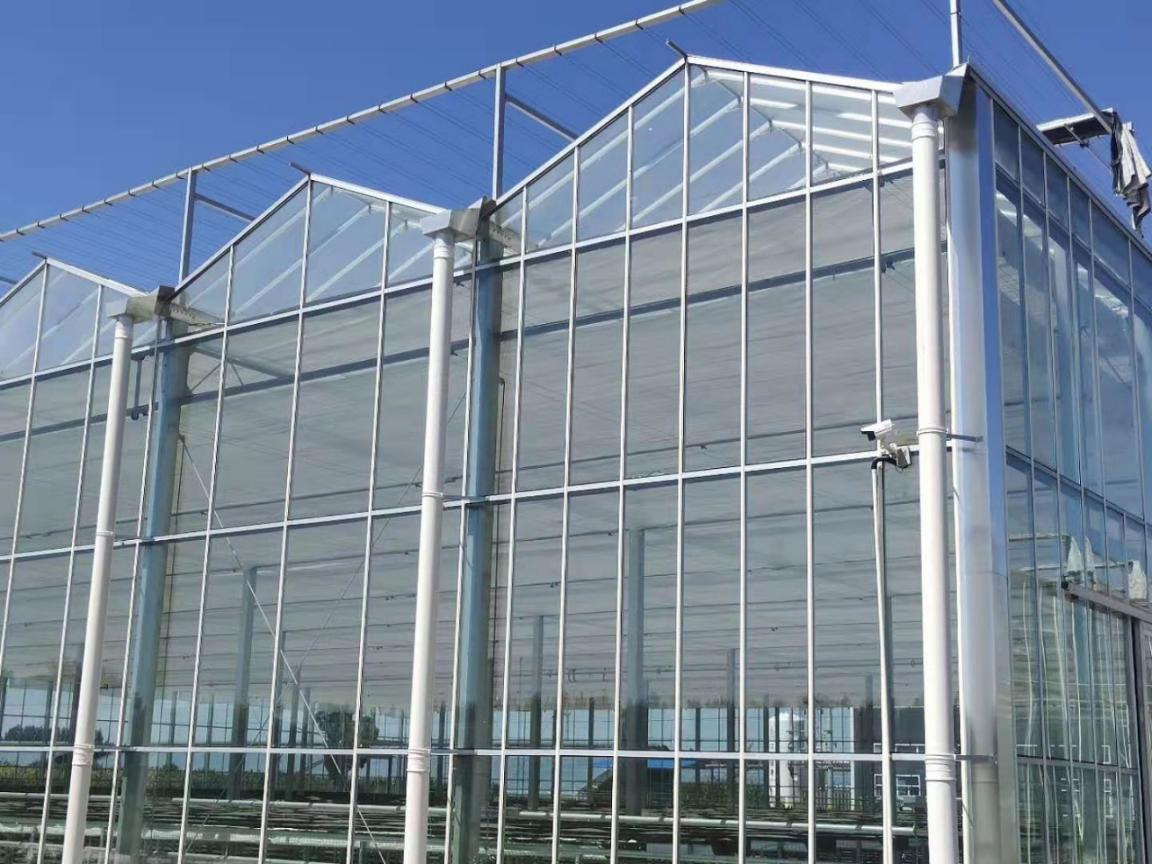

采用國產優質TU-25齒條與B型齒輪傳動,配國產減速機組及傳動裝置。傳動裝置中的傳動軸、支架、推拉桿等均為熱鍍鋅件。牽引桿為專用鋁合金型材,重量輕,不生銹,能使遮陽幕行走平穩。外遮陽網式安裝固定于溫室屋面上的金屬結構網架上,金屬網架固定于天溝上,其中,網架立柱采用50×40×2.00mm鍍鋅鋼管,橫向與縱向連接桿采用50×40×2.00mm鍍鋅鋼管,為保證天溝的排水量,主立柱與天溝采用架空鉸接技術;外遮陽安裝高度4.4m。

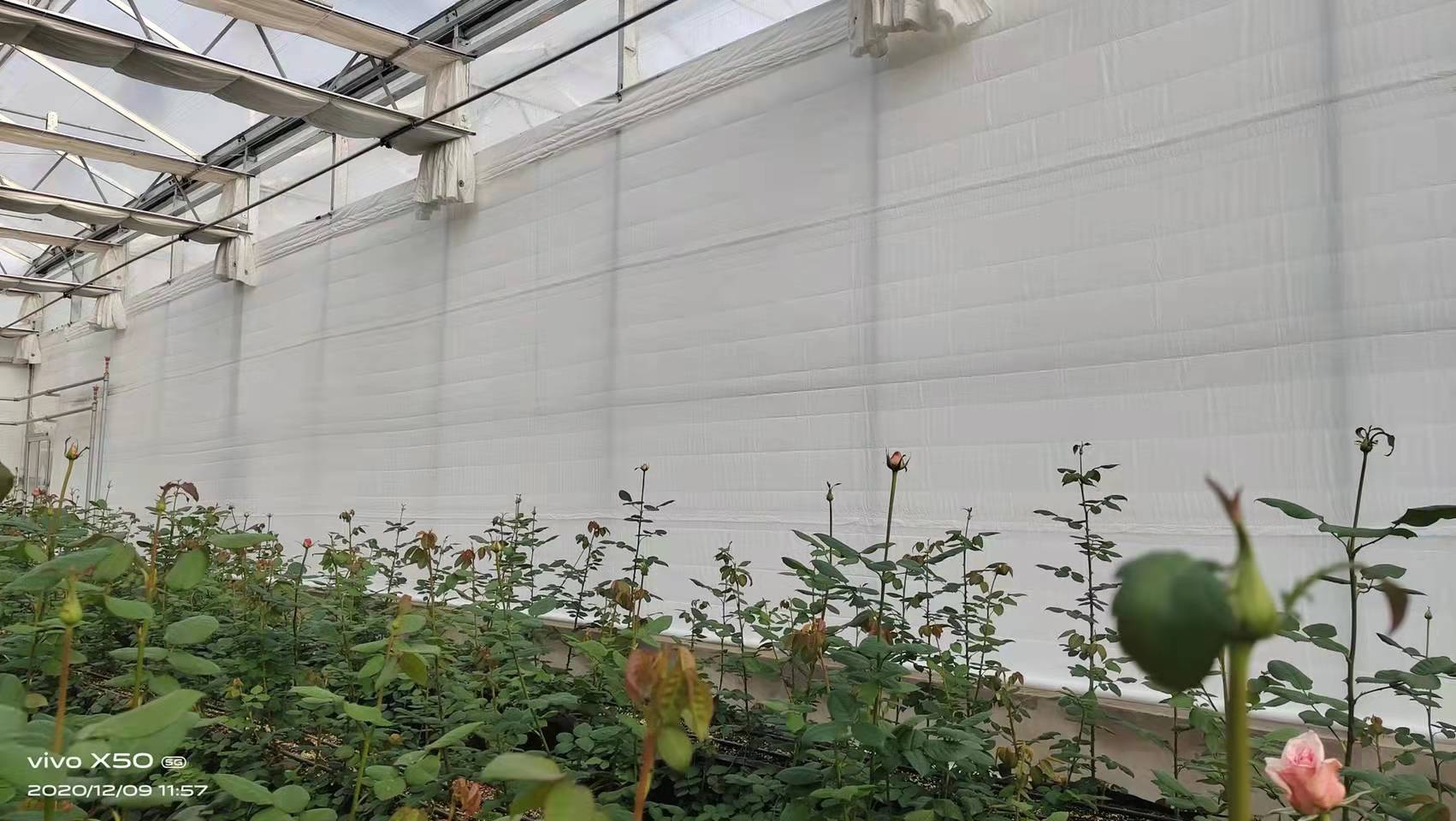

7.內保溫簾幕系統



去主要用于遮蔭,但在20世紀70年代石油危機發生后,內簾幕的保溫功能才被開發;80年代后期,活動簾幕系統被發明。
本項目采用單層簾幕,安裝在桁架次的下弦;這一系統在白天起到遮蔭作用,在寒冷的夜晚可起到減少熱量損失還可起到控制濕度的作用。
內遮陽網沿屋脊方向移動,行程約為3.70m;采用斯文森XLS15鋁箱保溫幕,節能率45%,遮陽率為55%;采用國產PET托壓膜線,鋁合金專用牽引桿;采用國產優質齒輪、齒條,國產減速機組及傳動裝置傳動。

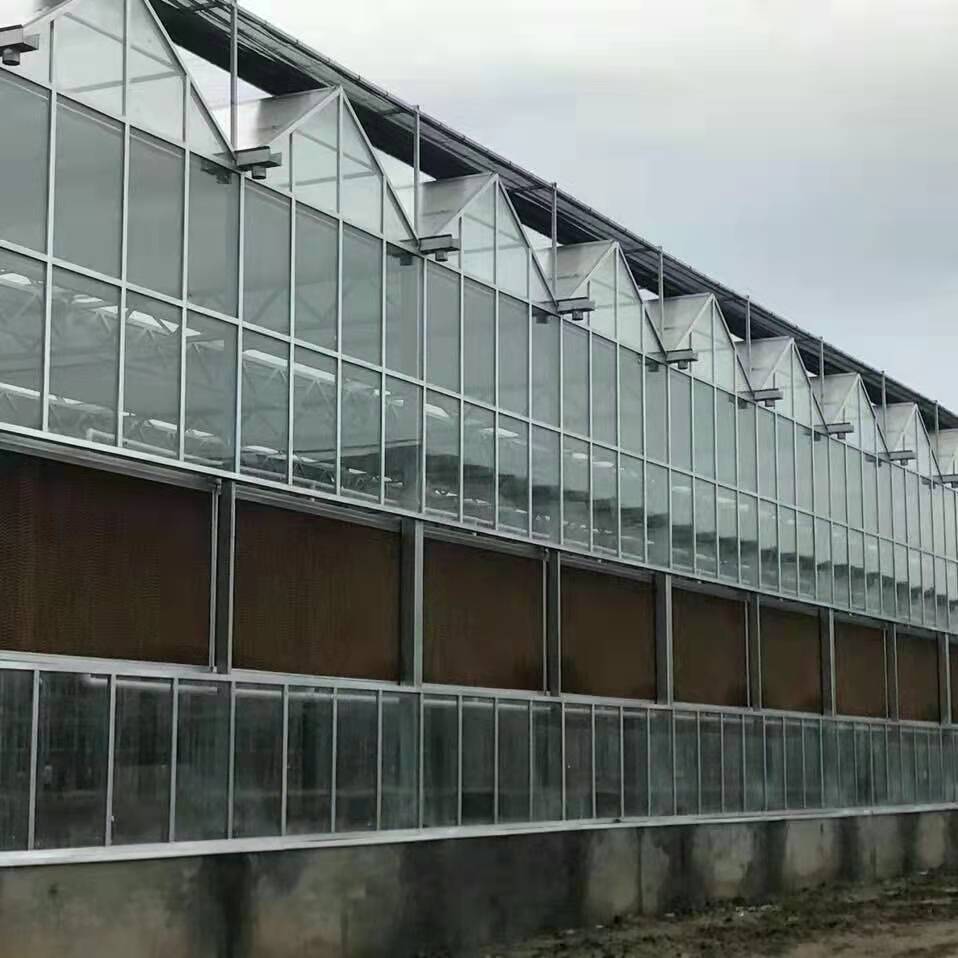

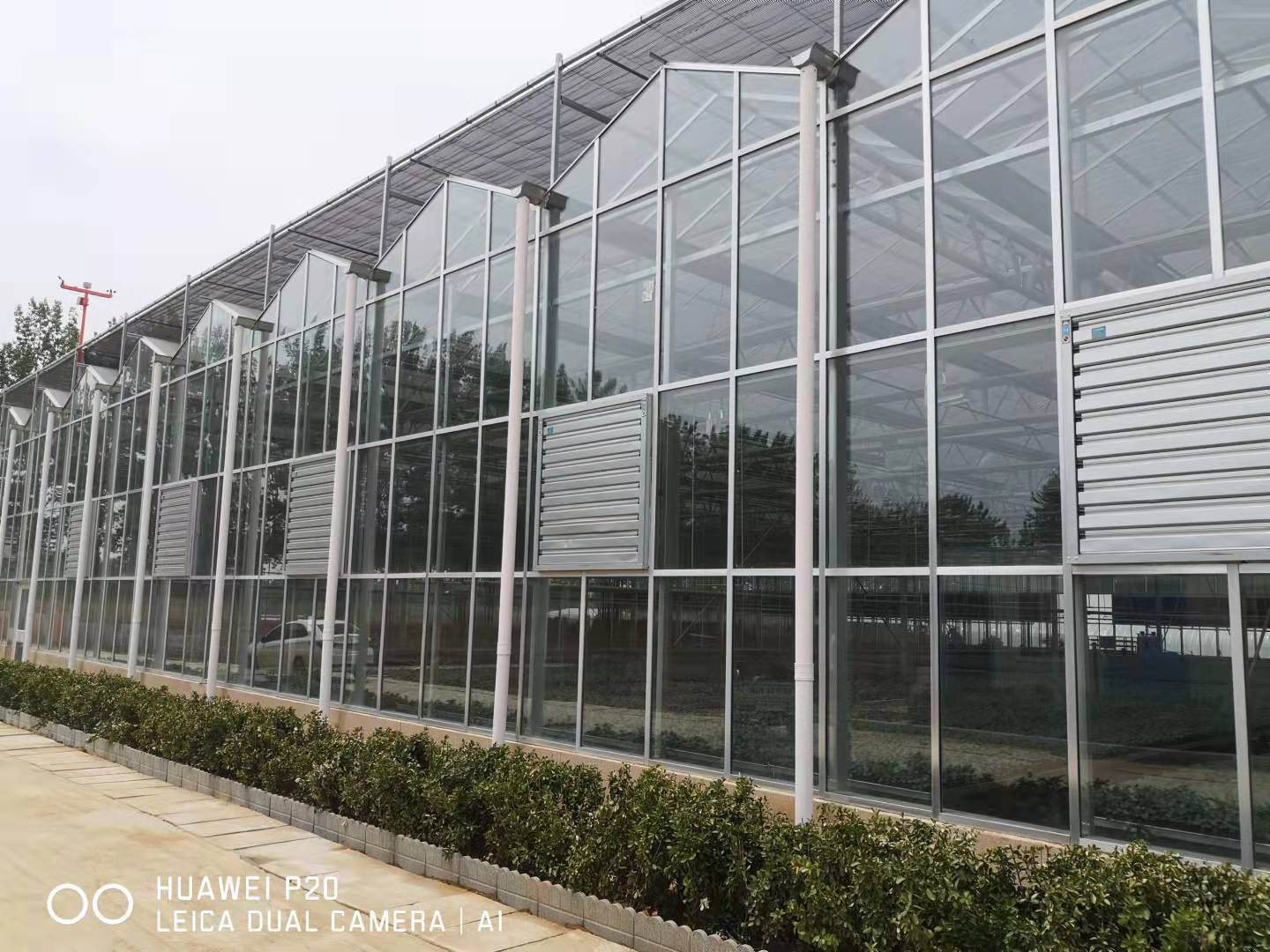

8.濕簾-風機降溫系統:
工作原理:

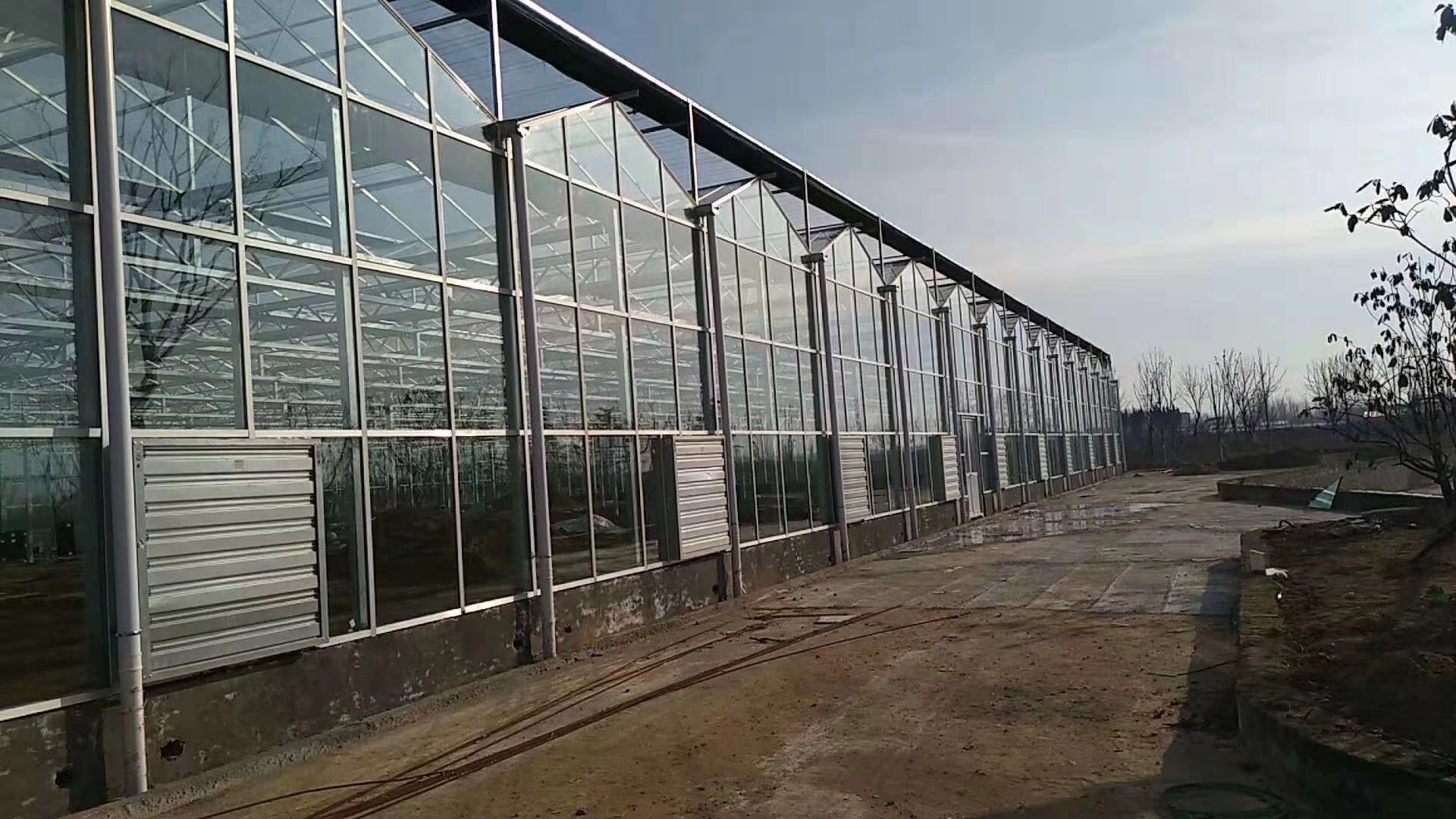

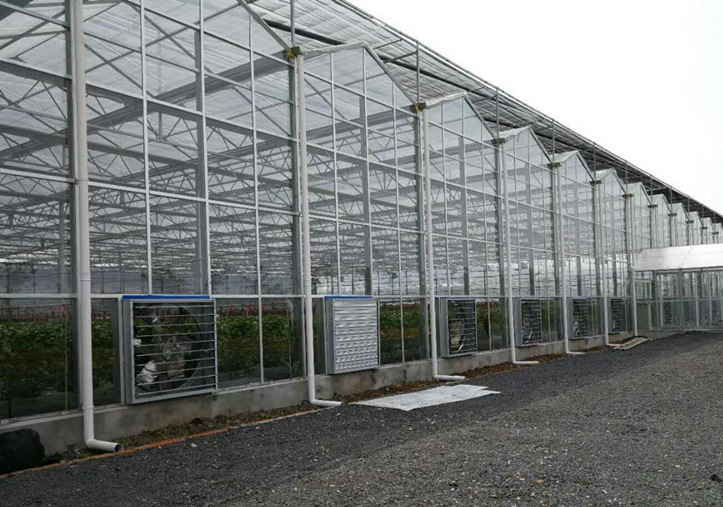

濕簾裝在密閉溫室南端山墻上,高度為1.50m,100mm厚的濕簾,長度為55.00m;風機裝在北端山墻上,共安裝12臺;風機抽風時,室內產生負壓,迫使室外未飽和的空氣流經濕簾多孔濕潤表面時,空氣中大量顯熱轉化為潛熱,從而迫使進入室內空氣的干球溫度降低4~7℃,并源源不斷地引入室內從而降低溫室內的環境溫度。
濕簾安裝框架采用專用鋁合金型材,所有進、出水管件均采用PVC水管;濕簾配置水泵和供水系統,分別獨立控制:為了便于防蟲害在水簾安裝部位,安裝有25目防蟲網;在有外遮陽情況下,該系統具有良好的降溫效果。
9.溫室側卷膜通風系統:

溫室南山墻立面水簾部位,裝有電動卷膜機構,側卷膜高度為1.8m,采用進口高強度編織膜,采用國產減速機組及鍍鋅傳動部件,實施手動電動控制。
10.固定式苗床架:



根據客戶提出的要求,既為了植物生長及便于其它相關設施安裝的需要,溫室內設計了固定式苗床;苗床架為鋼結構,苗床框為溫室專用鋁合金型材,全套裝置牢固輕巧美觀,金屬部件及鋼網表面都采用熱鍍鋅處理,防腐蝕性好,能延長使用壽命;由于植物生長的需要,苗床四周采用厚0.12mm優質青貯膜全部密封,阻止陽光的射入;根據設計,該項目在9.6m跨度內設計有四條苗床,苗床寬度為1.75m,高為0.70m,長度為41m。
11.溫室內噴灌系統:



溫室內噴灌噴霧系統主要用于增加溫室內空氣濕度,降低空氣溫度調節,提高溫室的環境;采用全自動霧化機,微電腦編程,工作時間自動控制,噴嘴采用激光打孔,霧滴細微均勻;主要由水泵加壓系統、過濾系統、管路系統、噴頭、控制系統、蓄水池、地溝等組成;系統的主要工作原理是通過噴嘴產生的粒徑75微米的霧滴蒸發時吸收空氣中的熱量,并由排風機排出溫室;溫室每跨9.60m內安裝二條PE噴灌帶,噴頭安裝間距為1500mm。

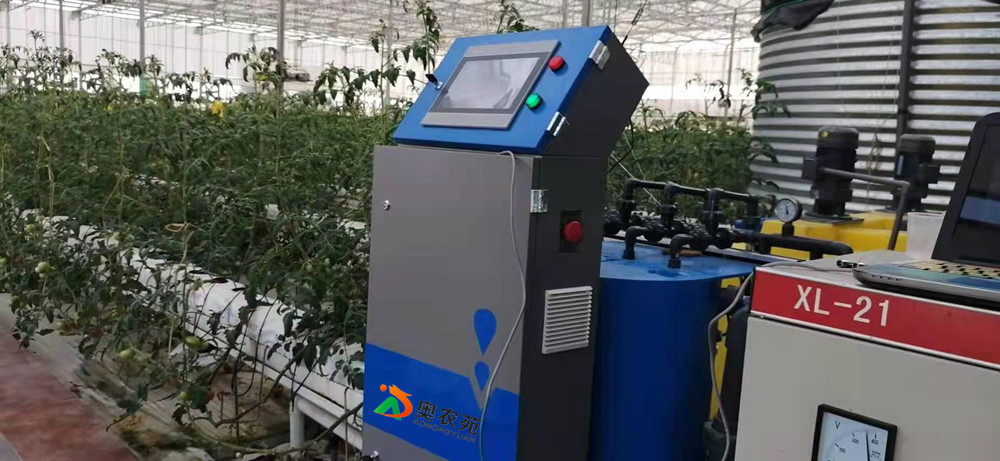

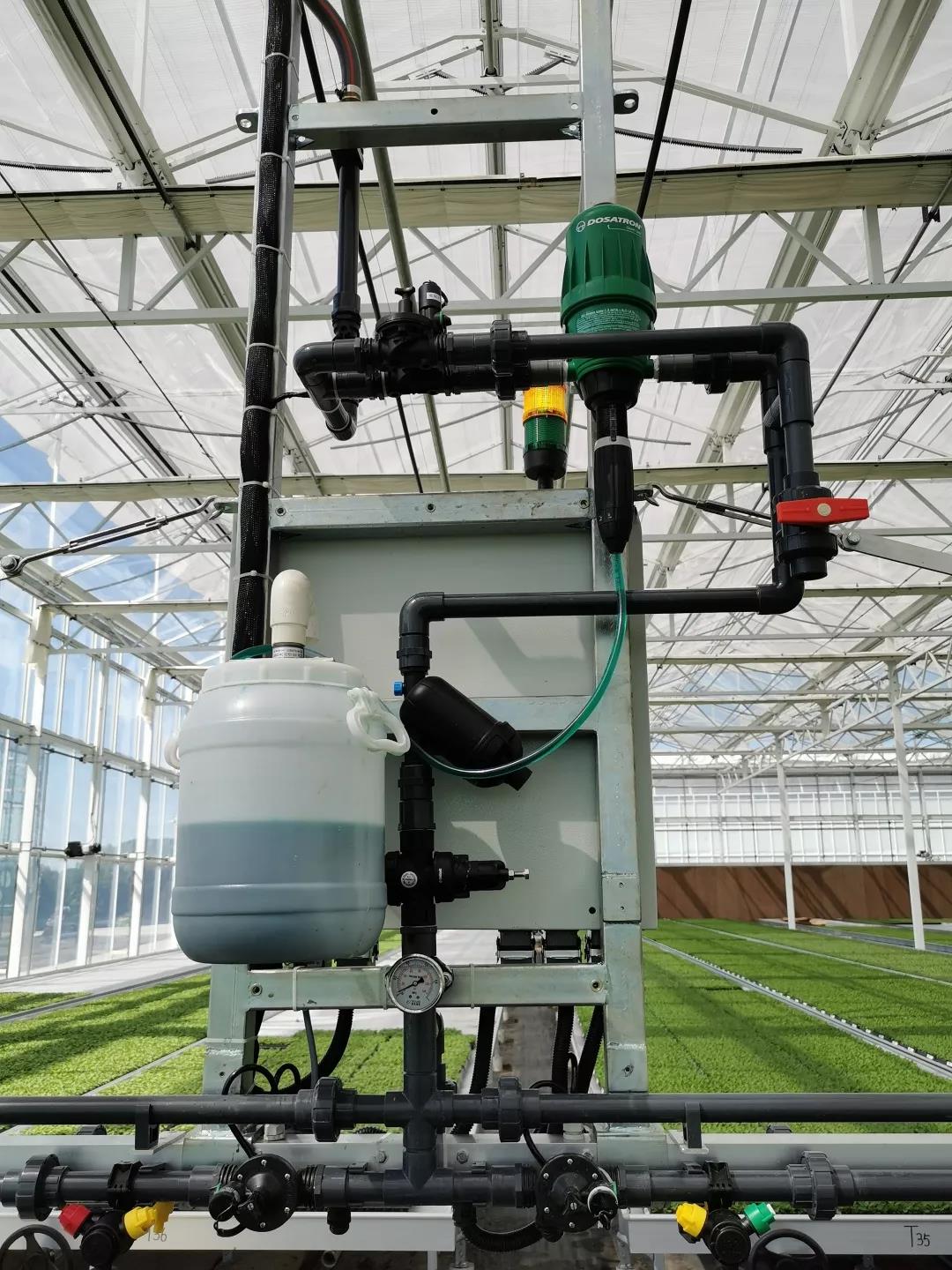

12.施肥系統:



施肥系統采用進口比例式混合器,型號D8R,流量:10L~2.5amh,濃度調整范圍:
0.2~1.5%,壓力0.3~6.0bar。
每跨苗床下,設置二條施肥管,并配有上噴噴頭,采用施肥控制系統,通過電磁閥采用輪番自動噴灌。

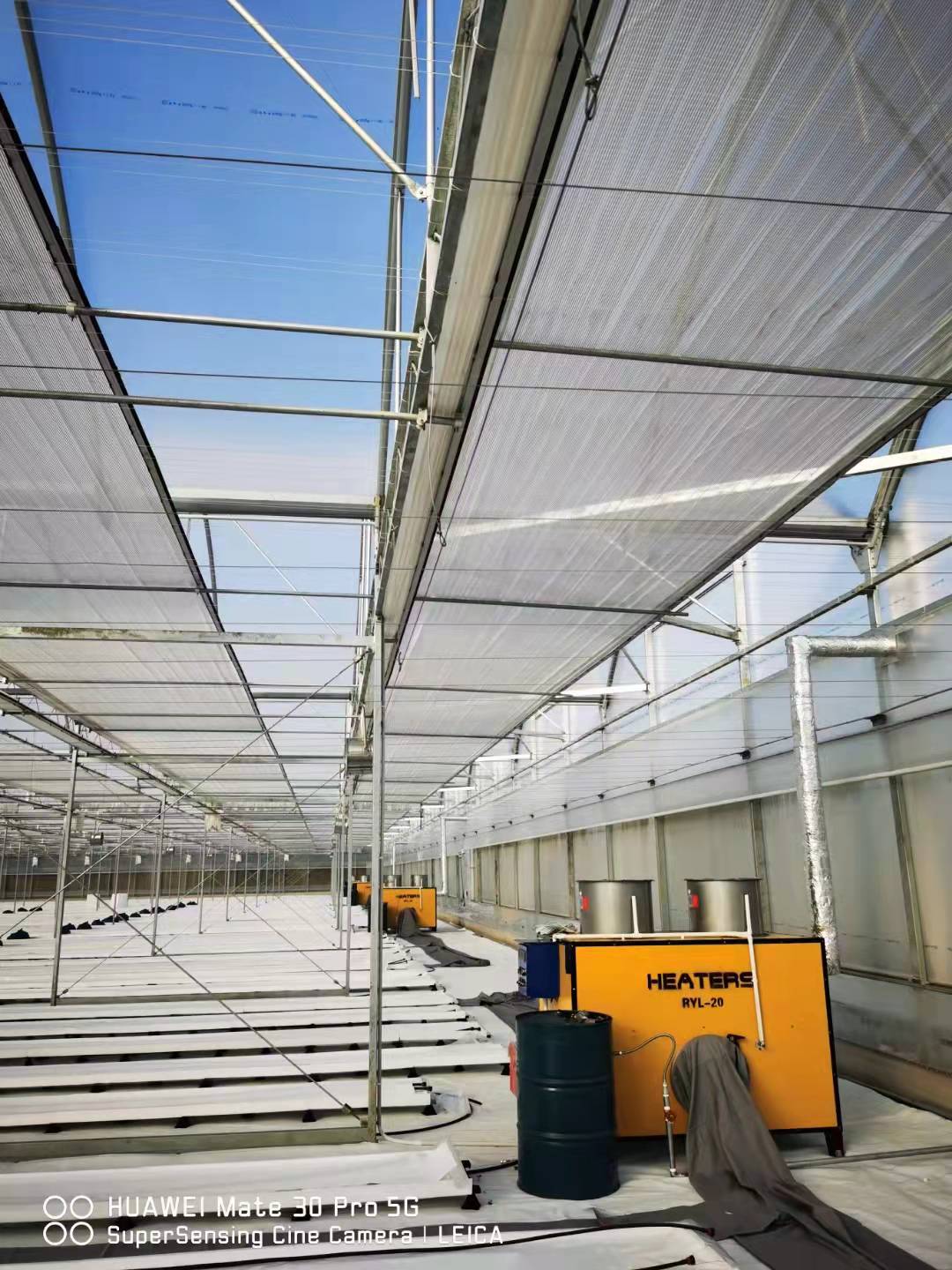

13.燃煤熱風機加溫系統:
本溫室采用燃煤熱風機加溫加熱方式,以煤的燃燒作為熱源,內部采用塑料散熱;
遵循熱循環過程中熱阻相等,熱量分布均勻的原則,進過風機的作用達到加溫的作用。
設計參數:
室外計算溫度-2℃★室內計算溫度10℃
設計風速4m/s
覆蓋物傳熱系數K=6.4Wm-2-K-1
換氣次數—N=1次
熱源:
根據計算,本溫室(2534.40m2)因選用20萬大卡燃煤熱風機3臺:

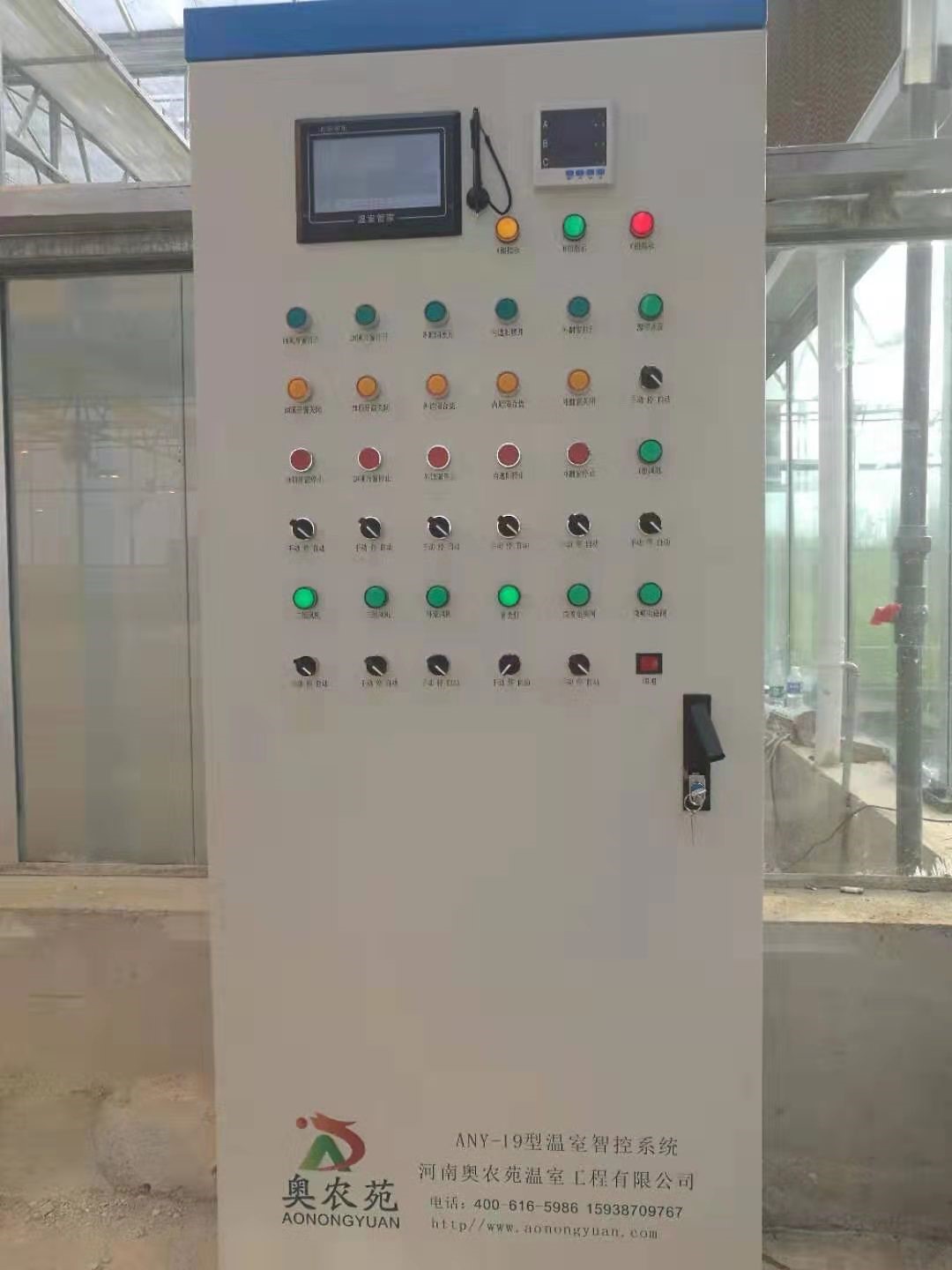

14.電氣控制系統
電氣控制系統由總控制柜以及溫室控箱、電線、電纜等組成,其中電線、電纜均采用國標產品。
15.雨水回收系統:
本項目將雨水回收至園區東南面蓄水池中,雨水作為灌溉水源;雨水回收的設計是將水源作為有壓源來計算。
本項目雨水立管為110,為雙向排水;埋地雨水管依次為①160、250,Z遠距離離溫室40m計算。
16.蓄水池:
蓄水池設計容量為4000m左右,水深2m,占地面積2500m左右。
蓄水池進水由來自溫室的雨水管道,并有蓄水池堤上進入;蓄水池至儲水池的輸入由自動控制水泵、水過濾裝置、PVC管線完成。



17.供水系統:
在園區規劃內建造一泵房作為供水首部,主要配置包括:供水泵二臺,砂石+網式過濾器組(帶反沖洗)一套,電氣箱一套;為了節約能源,根據流量與壓力采用變頻控制。
專注設施農業技術,服務現代農業。
