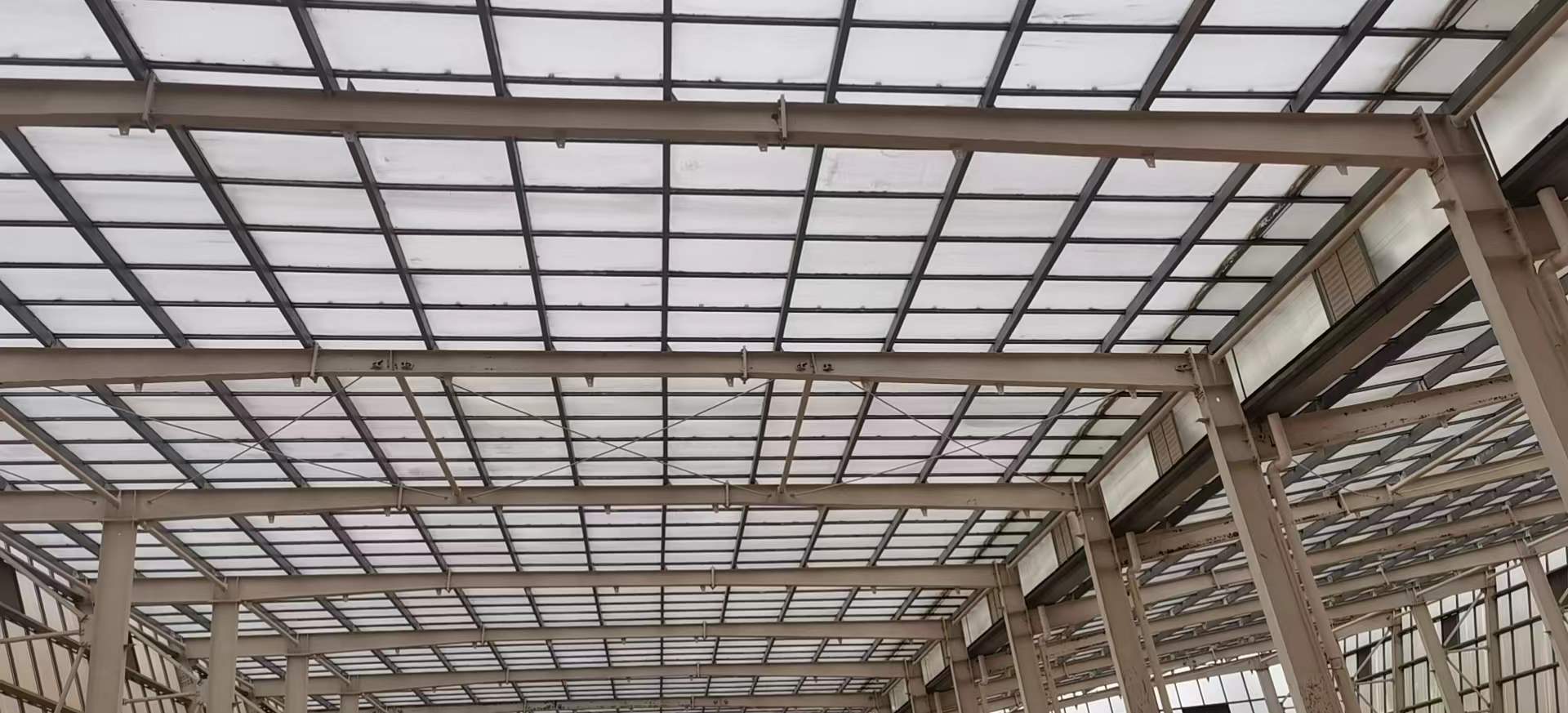

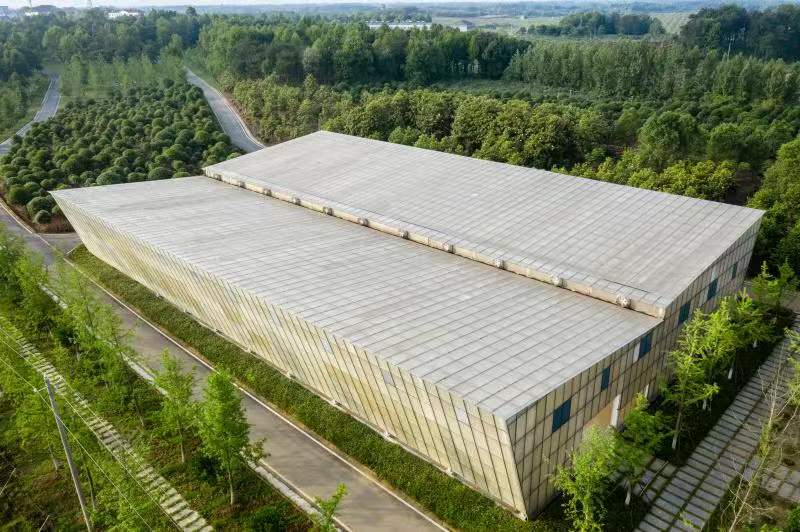

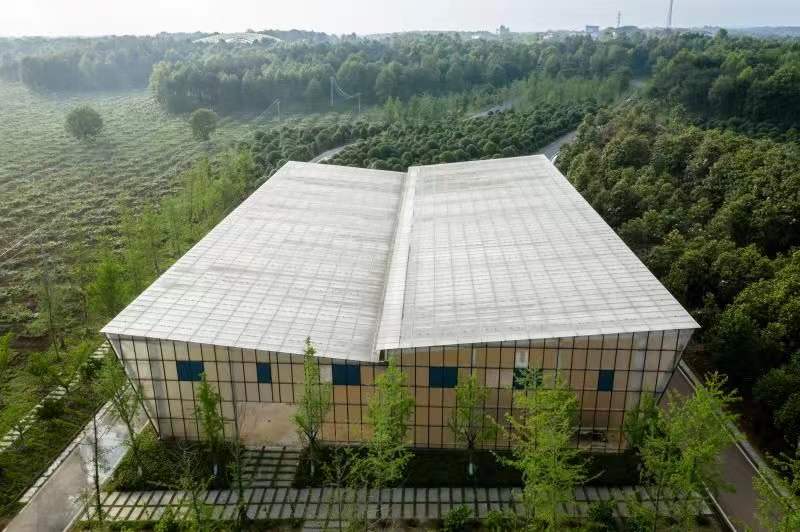

一、外遮陽骨架主體
1、 主體結構（外遮陽骨架）
2、性能指標
(1) 抗風載荷： 0.60KN/m2
(2)恒載：15 KG/m2
(3)可吊掛載荷：20Kg/m2
(4) 電參數：380V, 50HZ, PH3。
3、遮陽骨架規格尺寸：
（1） 尺寸：4m*6m
（2） 開間：4米
（3）外遮陽骨架線梁間距橫向6米，縱向4米；縱梁間距橫向6米，縱向4米。
5、遮陽系統骨架結構參數
鋼結構材料選用符合Q235國標的優質碳素鋼。鋼材部件和緊固件均按《GB/T1912-2002金屬覆蓋層 鋼鐵制品熱鍍鋅層技術要求及試驗方法》。

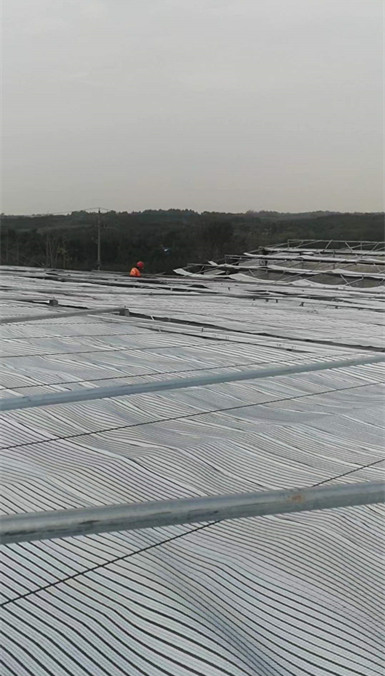

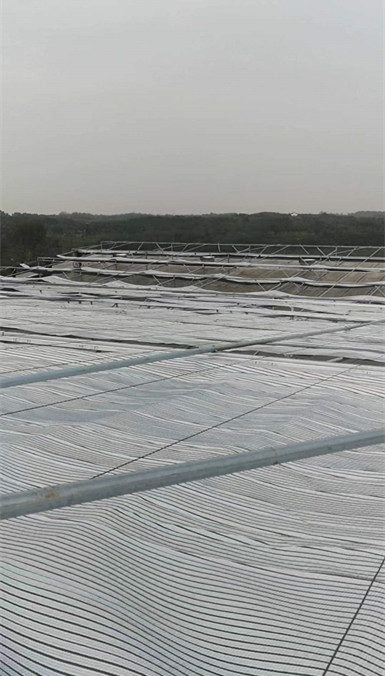

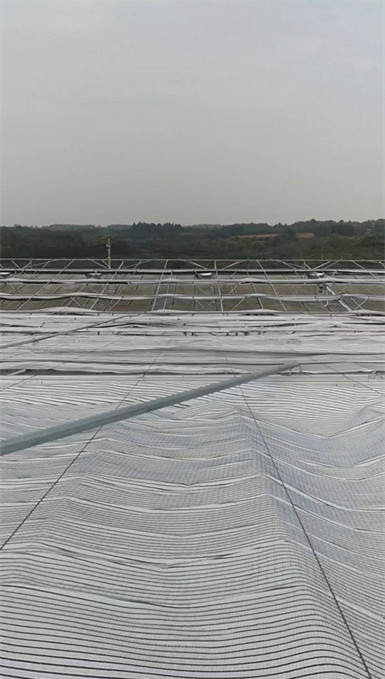

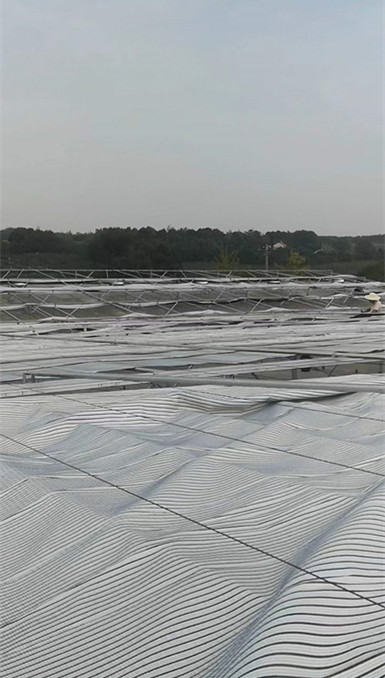

二、外遮陽系統
1、系統簡述
外遮陽系統可從多方面改善溫室的生態環境。設置外遮陽是溫室節能、遮陽、溫度控制和濕度調節的有效手段。遮陽保溫幕的獨特優點在于它將陽光反射而不是吸收陽光，有效降低溫室內光照度，同時使作物和空氣溫度相應降低；炎熱夏季遮陽幕能阻擋部分陽光，并使陽光漫射進入室內，均勻照射作物，保護作物免受強光灼傷，同時使溫室溫度下降；通過選用不同的幕布，可形成不同的遮陽率，滿足不同作物對陽光的需求；大大降低溫室的運行成本。
Δ產品型號: ZY501外遮陽幕系統
Δ傳動機構: 齒輪齒條型傳動
Δ支架類型: 熱鍍鋅方管網格式
外遮陽系統夏季能將多余陽光擋在室外，形成蔭涼，保護作物免遭強光灼傷，為作物創造適宜的生長條件。遮陽幕布可滿足室內控制濕度及保持適當?shù)臒崴?，使陽光漫射進入溫室種植區域，保持最佳的作物生長環境。
1：性能指標
電機型號： WGJ80-0.75KW
行程 3.70
運行速度(m/min) 0.69
單程運行時間 5.35
電源(三相/50HZ) 380V
2、系統基本組成
1）外遮陽構架：
溫室頂部安裝外遮陽骨架。構架最高處距地面約8.0m，縱向運行。選用50×50×2熱鍍鋅方管，聯棟間用熱鍍鋅方管和連接件組合成網架結構。支架部分強度可靠，外形美觀。6米跨間采用八字撐，端面采用水平八字撐。
2）傳動機構：
采用國產齒輪齒條傳動機構，通過減速電機與之聯結的傳動軸輸出動力。傳動軸采用φ42×3鍍鋅鋼管，中部與電機相連，其余部分齒條均布相連；驅動桿和推幕部分采用新型鋁型材組件，橫向布置，拉動幕面開合，使幕布在運行中平展美觀。
3）幕線:
雙層幕線選用黑色聚酯幕線，防銹，變形小。每12m棟寬24條下幕線，24條上幕線。
4）控制部分
控制箱內裝有幕展開與合攏兩套接觸器件，既可手動開、停，又可通過行程開關，實現自動停車，可應用計算機實現溫控、光控，等步進式控制。
5）幕布：外遮陽幕布選用上海陽柯產品，遮陽率85%，質保五年。
6）外遮陽分區：14區.
2、齒輪齒條傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
3、滑輪傳動系統工作原理
電機帶動傳動軸運轉，傳動軸上的驅動軸線將圓周運動變成直線運動。與推拉桿通過十字連接帶動鋁合金活動推桿在幕線上平行移動，鋁合金活動推桿拉動幕布一端緩慢展開、收攏，全部展開及收攏后分別觸動開、合限位器開關，電機停止，運行結束。
三、電動控制及配電系統
（一）技術參數
電源參數：220V/380V；50HZ 電壓波動范圍：±5%
對于電壓波動大的地區，要求用戶在每個強電柜入口前配置穩壓器，以保證溫室內配置電器的安全運行。

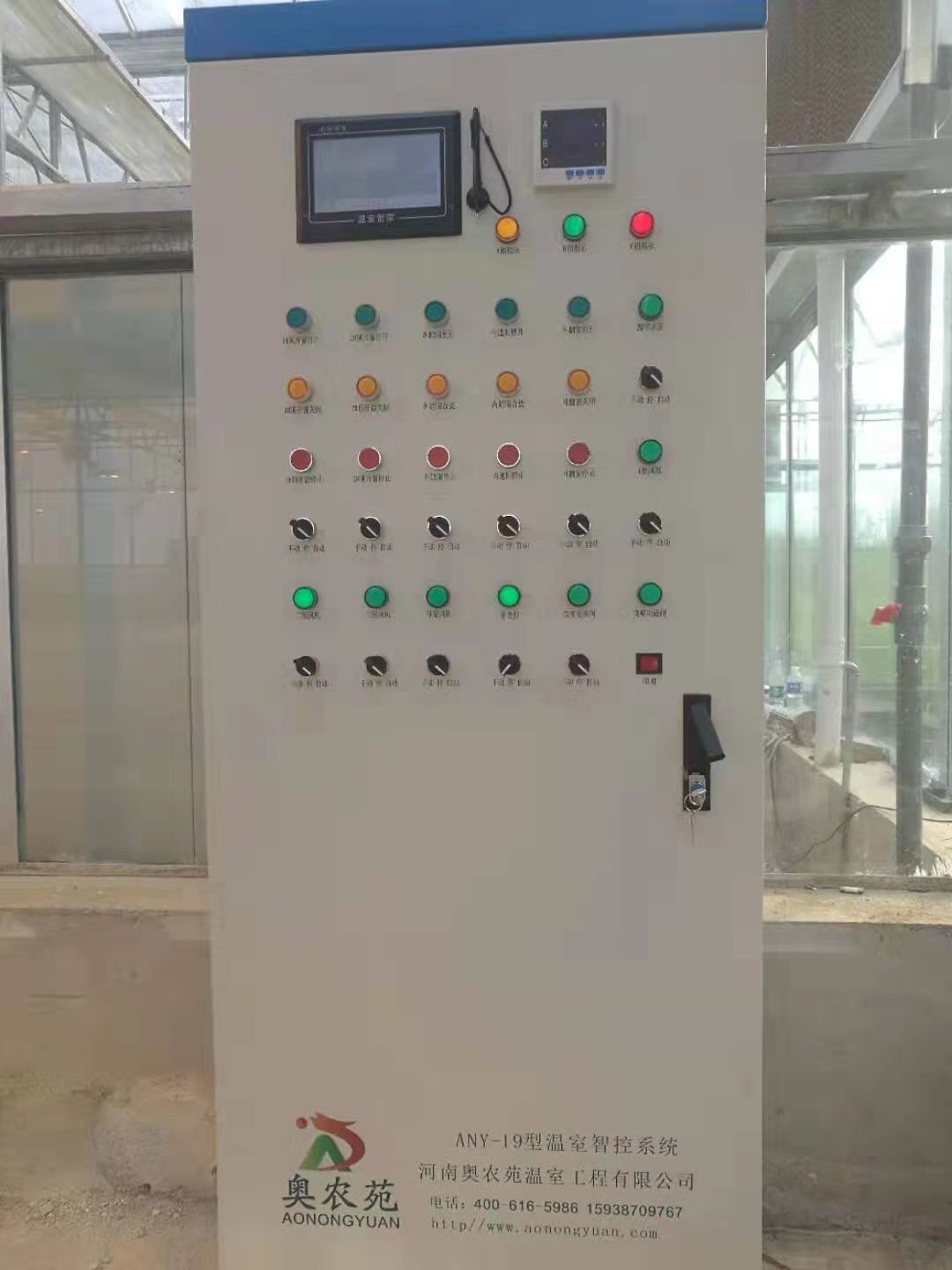

（二）電動控制系統
溫室設置電動控制系統，對內遮陽系統和設備進行控制。整個溫室總配電設置1臺控制柜。分十四區控制，每個系統分區均可獨立控制。
（三）技術說明
? 溫室內的所有電源線、控制線、傳感器信號線等導線及電氣安裝敷料。
? 為使溫室內美觀，布線采用穿管暗敷方式。
? 按需要設接地極，并將接地線引至所需位置。
? 控制柜主線纜（4*10+1）由甲方負責。
|
